| RESSORTS DE COMPRESSION | |||||||||||||
| Il est défini à la fois par des caractéristiques de dimensions, la forme des extrémités et de sens d'enroulement. | |||||||||||||
|

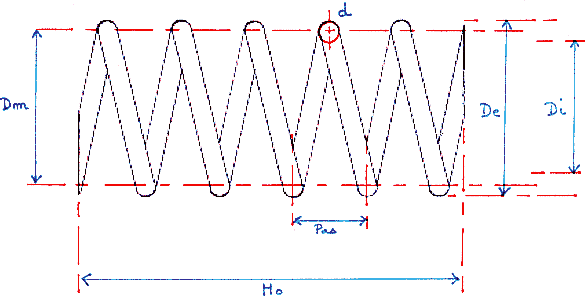

Dimension : |
|||||||||||||
 |
|||||||||||||
| d : diamètre du fil | Su : nbr de spires utiles | ||||||||||||
|
De : Diamètre extérieur |
St : nbr de spires totales (avec spires usinées) | ||||||||||||
| Di : Diamètre intérieur | H1 : hauteur sous charge | ||||||||||||
| Dm : Diamètre moyen | F1 : Flèche sous charge | ||||||||||||
| Pas : Pas de l'hélice | Hb : hauteur avec spires jointives | ||||||||||||
| ft : flèche totale (ft = Ho - Hb) | |||||||||||||
 |
|||||||||||||
| Pour concevoir un ressort, il faut au moins les dimensions suivantes : d, Di, De, Ho, Hb, St et le pas. | |||||||||||||
| Remarque : pas = (x - d) / n | |||||||||||||
|
|||||||||||||
La forme des extrémités
:
|
|||||||||||||
|
Le sens d'enroulement : Le sens d'enroulement n'a pas d'influence sur la fabrication d'un ressort ou sur son utilisation. Il existe néanmoins quelques montages particuliers à ne pas oublier. Quand un ressort enveloppe un second, il est préférable de prévoir un sens d'enroulement inversé afin d'éviter que les spires se coincent. Le sens d'enroulement peut être à gauche ou à droite, comme pour une vis, il faut regarder si l'hélice monte à gauche ou à droite. |
|||||||||||||
