| RESSORTS DE TRACTION | |||||||||||||||||
| Il est défini à la fois par des caractéristiques de dimensions et la forme des extrémités. | |||||||||||||||||
|

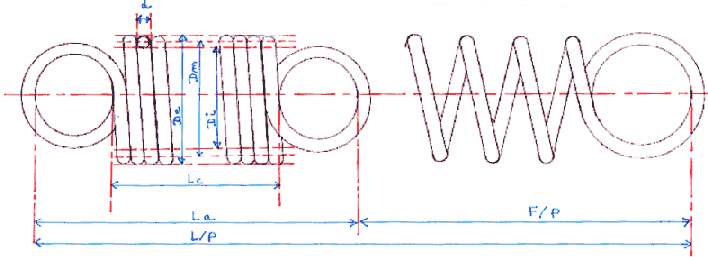

Dimension : |
|||||||||||||||||
 |
|||||||||||||||||
| d : diamètre du fil | Su : nbr de spires utiles | ||||||||||||||||
|
De : Diamètre extérieur |
St : nbr de spires totales | ||||||||||||||||
| Di : Diamètre intérieur | Lc : Longueur du corps (boudin) | ||||||||||||||||
| Dm : Diamètre moyen | La : Longueur d'accrochage | ||||||||||||||||
| Pas : Pas de l'hélice | L/P : Longueur sous charge | ||||||||||||||||
| F/P : Flèche sous charge | |||||||||||||||||
| Pour concevoir un ressort, il faut au moins les dimensions suivantes : d - Di - De - Lc - La et le nbr de spires. | |||||||||||||||||
| Il faut préciser aussi la forme des extrémités. | |||||||||||||||||
La forme des
extrémités :
|
|||||||||||||||||
