| | ART. 4499 FUNZIONAMENTO E REGOLAZIONI
Il sistema elettronico Art. 4499 funziona secondo il principio della riflessione: il raggio infrarosso che
viene riflesso dall'utente in avvicinamento all'erogatore è ricevuto da un elemento fotosensibile che attiva una elettrovalvola di erogazione.
L' erogazione inizia avvicinando le mani alla bocca di erogazione e viene mantenuta alcuni secondi dopo l'allontanamento.
La soglia di intervento ed il tempo di erogazione dopo l'allontanamento dell'utente possono essere regolati su valori ottimali all'atto dell'installazione mediante potenziometri.
- REGOLAZIONE PORTATA D'ACQUA: effettuabile mediante il rubinetto con filtro (G). La chiusura di questo rubinetto permette di smontare il filtro tramite il tappo (H) per ispezione e pulizia
(fig.4).

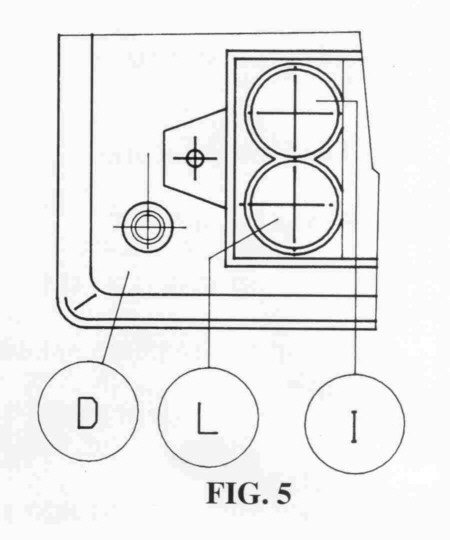

- DISTANZA DI INTERVENTO: è preregolata in fabbrica alla distanza ottimale. Per modificarla, rimuovere il coperchio (D)
(fig.5), estrarre il tappo a pressione (1) e ruotare il perno di regolazione sottostante secondo le indicazioni impresse sulla scatola.
- TEMPO DI EROGAZIONE AD AVVENUTO ALLONTANAMENTO: può essere variato tra un valore min e max rimuovendo il coperchio
(D)(fig.1), estraendo il tappo a pressione (L) ed agendo sul perno sottostante, secondo le indicazioni impresse sulla scatola. CARATTERISTICHE TECNICHE
| SCATOLA TRASFORMATORE IN DOTAZIONE: |
|
| ALIMENTAZIONE RETE |
220V ± 5 % 50-60HZ |
| MASSIMO ASSORBIMENTO DI POTENZA IN FASE DI ESERCIZIO |
10VA |
| TENSIONE D'USCITA |
24V AC 50-60HZ |
| SCATOLA PARTE ELETTRONICA: |
|
| ALIMENTAZIONE |
24V AC 50-60HZ |
| DISTANZA DI INTERVENTO |
0-500 mm circa |
| RITARDO DI INTERVENTO |
0.2 sec. |
| RITARDO DI DISINSERIMENTO |
Min. 1.5 sec. (REGOLABILE) |
| TEMPERATURA AMBIENTE AMMESSA |
+5° +40°C |
| TIPO ISOLAMENTO |
IP54 |
| PARTI IDRAULICHE: |
|
| PRESSIONE MINIMA |
1 Ate |
| PRESSIONE CONSIGLIATA |
1-5 Ate |
| PRESSIONE MASSIMA AMMESSA |
12 Ate |
| PRESSIONE MAX DI PROVA |
16 ATe |
| PORTATA A 3 Ate (REGOLABILE CON RUBINETTO) |
15 l/min MAX |
COLLEGAMENTO ACQUA
ENTRATA E USCITA |
FIL. 1/2" GAS MASCHIO |
|
