ART. 4499 - Elettr. per erogaz.
incasso
(Alimentazione 200V 50-60HZ)
I sistemi elettronici per lavabo sono erogatori automatici
a raggi infrarossi. Sono costituiti da due parti identificabili

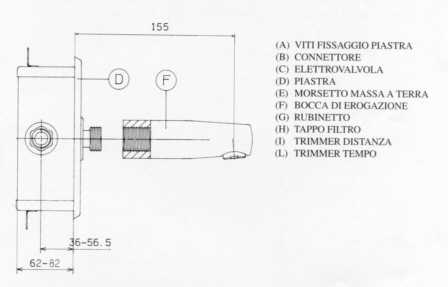

in fig. 1 (e fig. 1-bis):
- una scatola in acciaio inox predisposta per l'incasso a muro, contenente un rubinetto di
regolazione con filtro ispezionabile ed una elettrovalvola di erogazione acqua a 24Vc.a.
- un coperchio in acciaio inox sul quale č fissato il contenitore stagno dell' apparecchiatura elettronica.
INSTALLAZIONE
L'Art.4499 si installa incassato nel muro, prevedendo l'alimentazione elettrica proveniente dal basso.
La profonditą di incasso deve essere tale da permettere la chiusura del coperchio entro la regolazione
permessa dalle 4 viti (A)(fig. 1) in dotazione (regolabile da filo muro all'asse tubazione di ingresso da un min. di 36 mm. ad un max. 56 mm.).
Effettuato l'allacciamento della parte idraulica č sufficiente collegare il connetore (B) all'elettrovalvola (C), chiudere il coperchio (D) e collegare il cavo di alimentazione elettrica.
L' apparecchiatura deve essere collegata alla rete di terra elettrica mediante il morsetto (E) (fig. 1).
La bocca di erogazione (F) (fig. 1) potrą essere montata indifferentemente prima o dopo il fissaggio del coperchio della scatola.
Si raccomanda in ogni caso di garantire una sufficiente ricchezza di cavo di alimentazione per consentire l'estrazione del coperchio, sfilandolo dalla bocca, per l'effettuazione di eventuali operazioni di regolazione.
E' importante ricordare a chi acquista l'Art.4499 i suoi molteplici utilizzi:
- installato singolarmente quando viene richiesto solo l'impiego di acqua fredda (fig. 1)

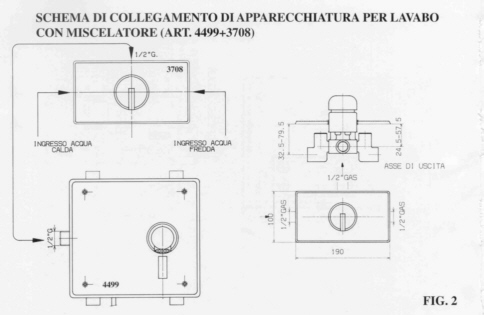

- collegare ad un miscelatore ad incasso completo di valvole di ritegno Art.3708, qualora sia richiesta erogazione di acqua miscelata
(fig.2)

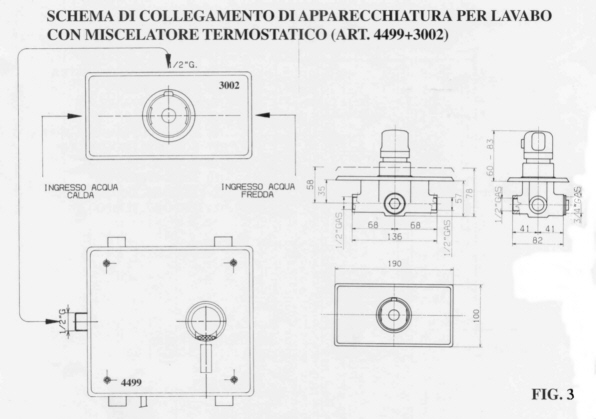

- Art.3002, nel caso in cui sia richiesta erogazione di acqua miscelata a temperatura costante preselezionata
(fig.3).
AVVERTENZE IMPORTANTI
-SI RACCOMANDA LA MASSIMA ATTENZIONE NELLA PREDISPOSIZIONE DEI COLLEGAMENTI IDRAULICI ED ELETTRICI; ESSI DOVRANNO PERMETTERE IL POSIZIONAMENTO DELLE SCATOLE COME ILLUSTRATO NELLE FIGURE.
- SI CONSIGLIA INOLTRE L'ALLACCIAMENTO ALLA RETE ELETTRICA TRAMITE INTERRUTORE CON FUSIBILI
O MAGNETOTERMICO.
- EVITARE DI MONTARE GLI APPARECCHI CONTRAPPOSTI,PERCHE' I DUE EMETTITORI POTREBBERO ECCITARSI VICENDEVOLMENTE.
