Art.
9199 - FUNZIONAMENTO E REGOLAZIONI
Il funzionamento del sistema si basa sull'emissione di un raggio di luce infrarossa che viene ricevuto da un dispositivo fotorilevatore. In queste condizioni l'elettrovalvola viene interdetta.
Quando l'utente si trova in prossimitą dell'orinatoio, il fascio luminoso viene interrotto e, dopo un breve ritardo di 2 o 3 secondi (necessario per evitare azionamenti involontari) l'apparecchiatura
dą il comando di funzionamento all'elettrovalvola di erogazione acqua. Ad avvenuto allontanamento dell'utente, si ristabilisce la ricezione del fascio luminoso e l'erogazione cessa dopo pochi secondi.
- REGOLAZIONE PORTATA ACQUA: effettuabile mediante il rubinetto (R) (fig.
5). La sua totale chiusura consente la rimozione del filtro, smontando il tappo (H)
(fig. 5), per eventuale pulizia o ispezione.
- DISTANZA DI INTERVENTO: č preregolata mediante il trimmer (S) (fig.4), in fabbrica alla massima distanza di 5 mt. e normalmente non necessita di variazioni.

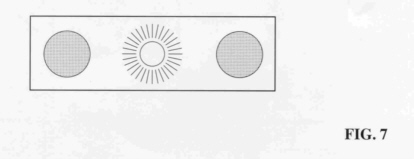

- CENTRAGGIO DEL RIFLETTORE: verificare, facendo riferimento al led di colore rosso, visibile al centro della finestrella della scatola elettronica,
(fig.7 sotto) l'allineamento del sistema di emissione e ricezione. In ottime condizioni di centratura, questa luce risulta accesa, per spegnersi non appena l'emissione del raggio viene interrotta da un ostacolo, sia esso persona o cosa.
|
