Art. 9199 - MANUTENZIONE ELETTROVALVOLA
L'elettrovalvola, che č una parte fondamentale di questo dispositivo elettronico, č del tipo ad azione
indiretta (anti-colpo d'ariete); qualora fosse necessario intervenire procedere con le seguenti modalitą:
- Togliere la corrente dall'impianto;
- Chiudere l'entrata dell'acqua mediante il rubinetto (R)(fig.5);
- Scollegare il connettore (B) dall'elettrovalvola (C)(fig.5);
- Allentare il dado (M)(fig.5) con una chiave esagonale da 37 e ruotare l'elettrovalvola per facilitarne
lo smontaggio;

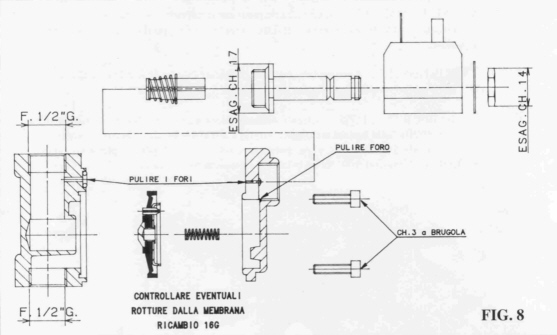

- Mediante una chiave esagonale da 14 togliere il dado e sfilare la bobina porta connettore (fig.
8 sotto);
- Con una chiave esagonale da 18 svitare il perno;
- A questo punto č possibile accedere all'interno dell'elettrovalvola, svitando le 4 viti che chiudono la
stessa.
- Seguendo le illustrazioni della figura sottostante, pulire con molta cautela i fori indicati, e verificare
eventuali rotture della membrana (ricambio 16G).
CARATTERISTICHE TECNICHE
| SCATOLA TRASFORMATORE IN DOTAZIONE: |
|
| ALIMENTAZIONE RETE |
220V ± 5% 50-60HZ |
| MASSIMO ASSORBIMENTO DI POTENZA IN FASE DI ESERCIZIO |
10VA |
| TENSIONE D'USCITA |
24V AC 50-60HZ |
| SCATOLA PARTE ELETTRONICA: |
|
| ALIMENTAZIONE |
24V AC 50-60HZ |
| DISTANZA DI INTERVENTO |
0-500 mm circa |
| RITARDO DI INTERVENTO |
0.2 sec. |
| RITARDO DI DISINSERIMENTO |
Min. 1.5 sec. (REGOLABILE) |
| TEMPERATURA AMBIENTE AMMESSA |
+5° +40°C |
| TIPO ISOLAMENTO |
IP 54 |
| PARTI IDRAULICHE: |
|
| PRESSIONE MINIMA |
1 Ate |
| PRESSIONE CONSIGLIATA |
1-5 Ate |
| PRESSIONE MASSIMA AMMESSA |
12 Ate |
| PRESSIONE MAX DI PROVA |
16 Ate |
PORTATA A 3 Ate
(REGOLABILE CON RUBINETTO) |
26 l/min MAX |
COLLEGAMENTO ACQUA
ENTRATA E USCITA |
FIL. 3/4" GAS MASCHIO |
