Art.
9199 - INSTALLAZIONE

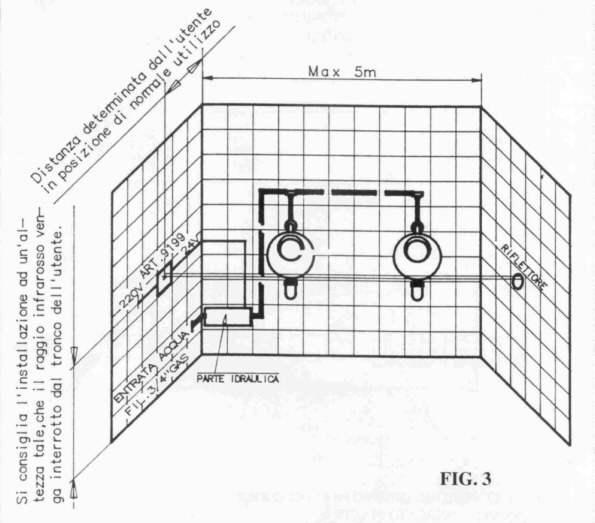

La scatola metallica, contenente l'apparecchiatura elettronica, deve essere installata incassata nel muro, lateralmente agli
orinatoi, a distanza ed altezza tali che l'utente, in posizione di utilizzo, si trovi ad intercettare con il corpo il fascio di raggi infrarossi
(fig.3 sotto).
La scatola deve essere incassata ad una profonditą tale da permettere la chiusura del coperchio mediante
le 4 viti (A) in dotazione.
L'apparecchiatura deve essere collegata alla rete di terra mediante il morsetto (E)
(fig.4 sotto).
All'atto dell'installazione č necessario posare sotto la traccia la tubazione che deve contenere il cavo a 220V ed il cavo per l'elettrovalvola contenuta nel gruppo di erogazione
(fig.5 sotto).
L'ubicazione del gruppo di erogazione idrica (fig.5) č ininfluente ai fini del funzionamento elettronico. Terminata la posa e chiuso il coperchio della scatola elettronica mediante le viti (A) in dotazione, č necessario fissare il riflettore

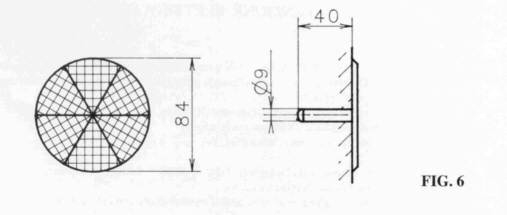

(fig.6 sotto) sulla parete opposta in esatta corrispondenza con il sistema di emissione e ricezione
dell'apparecchiatura (vedi fig.3).
Per permettere il perfetto centraggio del riflettore vedi paragrafo "FUNZIONAMENTO E REGOLAZIONI"
dopo le figure (fig.7).
|
