MANUTENZIONE ELETTROVALVOLA
4696-4699
L'elettrovalvola, che č una parte fondamentale di questo dispositivo elettronico, č del tipo ad azione indiretta a chiusura lenta
(anti-colpo d'ariete); qualora fosse necessario intervenire, procedere con le seguenti modalitą:
- Staccare la spina dalla presa di corrente.
- Chiudere l'entrata dell'acqua mediante i rubinetti (1) (fig. 1).
- Scollegare il connettore (11) dall'elettrovalvola (fig. 1).

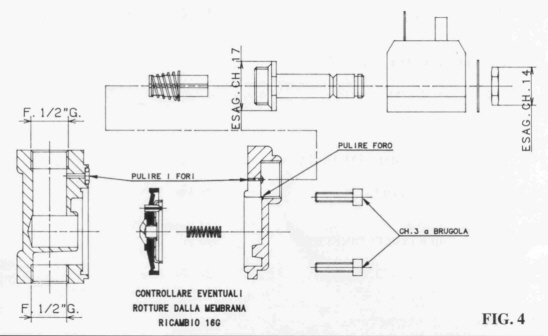

- Mediante una chiave esagonale da 14 togliere il dado e sfilare la bobina porta connettore (fig.4).
- Con una chiave esagonale da 17 svitare il perno.
- A questo punto č possibile accedere all'interno dell'elettrovalvola, svitando le 4 viti che chiudono la
stessa.
- Seguendo le illustrazioni della figura sottostante , pulire con molta cautela i fori indicati, e verificare
eventuali rotture della membrana (ricambio 16G)
CARATTERISTICHE TECNICHE
| SCATOLA TRASFORMATORE IN DOTAZIONE: |
|
| ALIMENTAZIONE RETE |
220V ± 5% 50-60HZ |
| MASSIMO ASSORBIMENTO DI POTENZA IN FASE DI ESERCIZIO |
10VA |
| TENSIONE D'USCITA |
24V AC 50-60HZ |
| SCATOLA PARTE ELETTRONICA: |
|
| ALIMENTAZIONE |
24V AC 50-60HZ |
| DISTANZA DI INTERVENTO |
0-120 mm circa |
| RITARDO DI INTERVENTO |
0.2 sec. |
| RITARDO DI DISINSERIMENTO |
Min. 1.5 sec. (REGOLABILE) |
| TEMPERATURA AMBIENTE AMMESSA |
+5° +40°C |
| TIPO ISOLAMENTO |
IP 54 |
| PARTI IDRAULICHE: |
|
| PRESSIONE MINIMA |
1 Ate |
| PRESSIONE CONSIGLIATA |
1-5 Ate |
| PRESSIONE MASSIMA AMMESSA |
12 Ate |
| PRESSIONE MAX DI PROVA |
16 Ate |
PORTATA A 3 Ate
(REGOLABILE CON RUBINETTO) |
15 l/min MAX |
| TEMPERATURA DELL'ACQUA ALL'USCITA |
20°-70° (regolabile con dispositivo
limitatore) |
COLLEGAMENTO ACQUA:
ENTRATA acqua calda
USCITA acqua fredda
|
FIL. 1/2" GAS MASCHIO |
