Art. 9099 - MANUTENZIONE ELETTROVALVOLA
L'elettrovalvola, che č una parte fondamentale di questo dispositivo elettronico, č del tipo ad azione indiretta a chiusura lenta (anti-colpo d'ariete); qualora fosse necessario intervenire procedere con le seguenti modalitą:
- Togliere la corrente dall'impianto.
- Chiudere l'entrata dell'acqua mediante il rubinetto (G) (Fig.1).
- Rimuovere il coperchio (D) (Fig.1) svitando le 4 viti.
- Scollegare il connettore (B) dall'elettrovalvola (C) (Fig.1).
- Smontare l'elettrovalvola svitando la calotta che la unisce al rubinetto con una chiave esagonale
da 24.

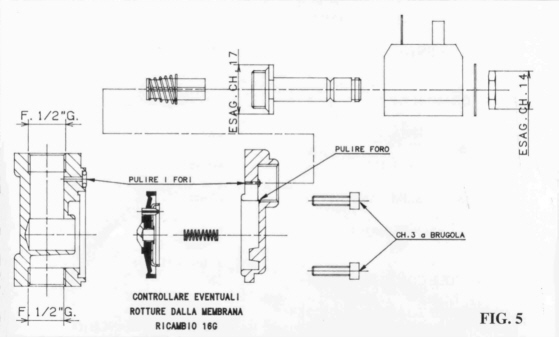

- Con una chiave esagonale da 14 togliere il dado e sfilare la bobina porta connettore (fig.5).
- Svitare il perno con una chiave esagonale da 17.
- A questo punto č possibile accedere all'interno dell'elettrovalvola, svitando le 4 viti che chiudono la
stessa.
- Seguendo le sequenze illustrate nella figura sottostante, pulire con molta cautela i fori indicati,
e verificare eventuali rotture della membrana (ricambio 16G).
CARATTERISTICHE TECNICHE
| SCATOLA TRASFORMATORE IN DOTAZIONE: |
|
| ALIMENTAZIONE RETE |
220V ± 5% 50-60HZ |
| MASSIMO ASSORBIMENTO DI POTENZA IN FASE DI ESERCIZIO |
10VA |
| TENSIONE D'USCITA |
24V AC 50-60HZ |
| SCATOLA PARTE ELETTRONICA: |
|
| ALIMENTAZIONE |
24V AC 50-60HZ |
| DISTANZA DI INTERVENTO |
0-500 mm circa |
| RITARDO DI INTERVENTO |
0.2 sec. |
| RITARDO DI DISINSERIMENTO |
Min. 1.5 sec. (REGOLABILE) |
| TEMPERATURA AMBIENTE AMMESSA |
+5° +40°C |
| TIPO ISOLAMENTO |
IP 54 |
| PARTI IDRAULICHE: |
|
| PRESSIONE MINIMA |
1 Ate |
| PRESSIONE CONSIGLIATA |
1-5 Ate |
| PRESSIONE MASSIMA AMMESSA |
12 Ate |
| PRESSIONE MAX DI PROVA |
16 Ate |
PORTATA A 3 Ate
(REGOLABILE CON RUBINETTO) |
15 l/min MAX |
COLLEGAMENTO ACQUA
ENTRATA E USCITA |
FIL. 1/2" GAS MASCHIO |
