CQF600 - Controllo qualità filato

l Controllo Qualità Filato CQF600 è un prodotto realizzato per le macchine finitrici per filati a taglio laniero. Il suo utilizzo permette di controllare in continuo il titolo di ogni singolo stoppino e del valore medio della partita durante o alla fine lavorazione. Il suo impiego è valido per le fibre naturali, sintetiche e relative mischie nel range di lavoro che può andare da 0,1 a 1,6gr/mt con tre diverse aperture di sensore.

GAP DISPONIBILI:

gap 2,5 mm per stoppini da ca.0,10  a ca.0,40 gr/m

gap 3,0 mm per stoppini da ca.0,20 a ca.0,80 gr/m

gap 4,0 mm per stoppini da ca.0,40 a ca.1,60 gr/m

Sono disponibili 3 canali di controllo separati  S, M e P con soglie di pre-allarme e allarme variabili. Al superamento viene visualizzato sull'unità di comando il tipo di allarme e con segnalazione ottica sul sensore ed eventuale arresto macchina.

       Canale S:  da +/- 2% a +/- 25%
                        lunghezza da 1 a 10 battute

       Canale M: da +/- 1% a +/- 25%
                        lunghezza da 10 a 999 battute

       Canale P:  da +/-0,5% a +/-25%
                        lunghezza da 100 a 999 battute

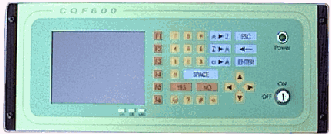

L'impianto consta di n sensori capacitivi per teste da controllare, ogni 2 sensori un BoxMcu che si occupa dell'elaborazione dei segnali e una centralina che consente all'operatore le impostazioni e il controllo della lavorazione non che l'acquisizione dati.

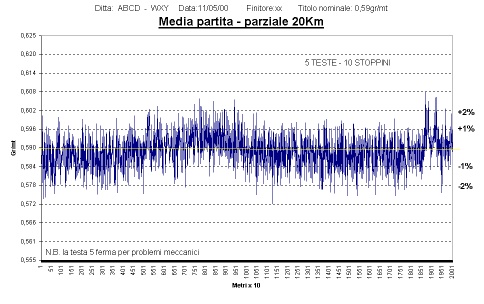

I dati possono essere visualizzati in forma numerica direttamente sulla centralina o elaborati da applicativi hoc o commerciali (es. Excel) e visualizzati su dei grafici.

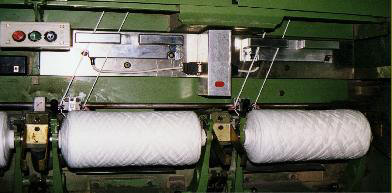

Esempio di montaggio:
