DS0304 - Timer per lampade luminose

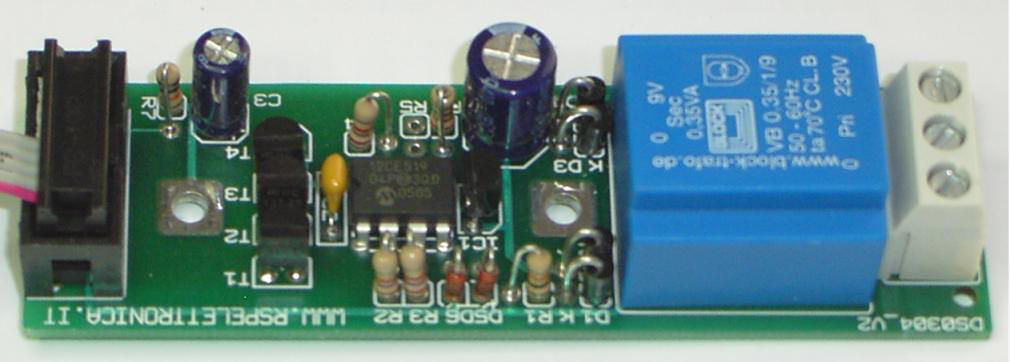

Timer per il controllo della vita di dispositivi elettrici, permette la programmazione delle manutenzioni. Il controllo delle ore di funzionamento è gestito da un microcontrollore PIC, la scheda monta a bordo un trasformatore che le permette di funzionare dia a 220V che a 110V.

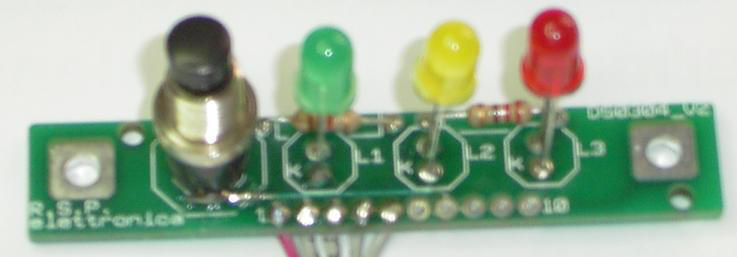

La visualizzazione delle ore di vita del dispositivo come lo stato della manutenzione avviene tramite tre led di colore differente, come riportato qui di seguito:

- da 0h a 2200h - Led Verde (situazione normale)

- da 2201h a 2500h - Led Giallo (preavviso di manutenzione)

- oltre 2501h - Led Rosso (necessita di manutenzione)

Il pulsante viene utilizzato per richiedere la visualizzazione delle ore di vita del dispositivo oppure per resettare il timer. Premendo il pulsante i led indicheranno il valore delle ore in questo modo:

- Led Verde migliaia

- Led Giallo centinaia

- Led Rosso decine

La cifra interessata verrà visualizzata con n° lampeggi del led.

Le fasce orarie di controllo possono essere variate in funzione delle esigenze del cliente in fase di produzione.
