| ART. 3099 - Elettronico per doccia (Alimentazione 200V 50-60HZ) I sistemi elettronici per doccia sono
erogatori automatici a raggi infrarossi. Sono costituiti da due parti identificabili in fig. 1:
‑ una scatola in acciaio inox predisposta per l'incasso a muro, contenente un rubinetto di regolazione con filtro ispezionabile ed una elettrovalvola di erogazione acqua a 24V c.a.
‑ un coperchio in acciaio inox sul quale è fissato il contenitore stagno dell' apparecchiatura elettronica.

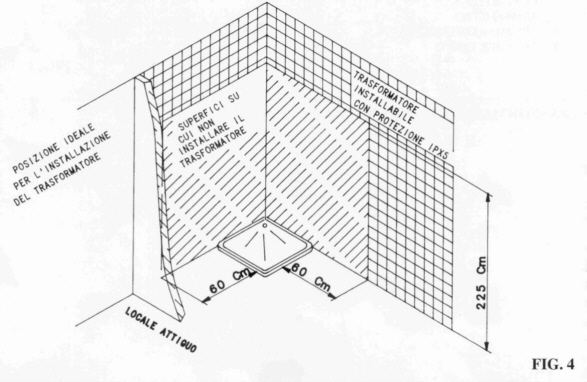

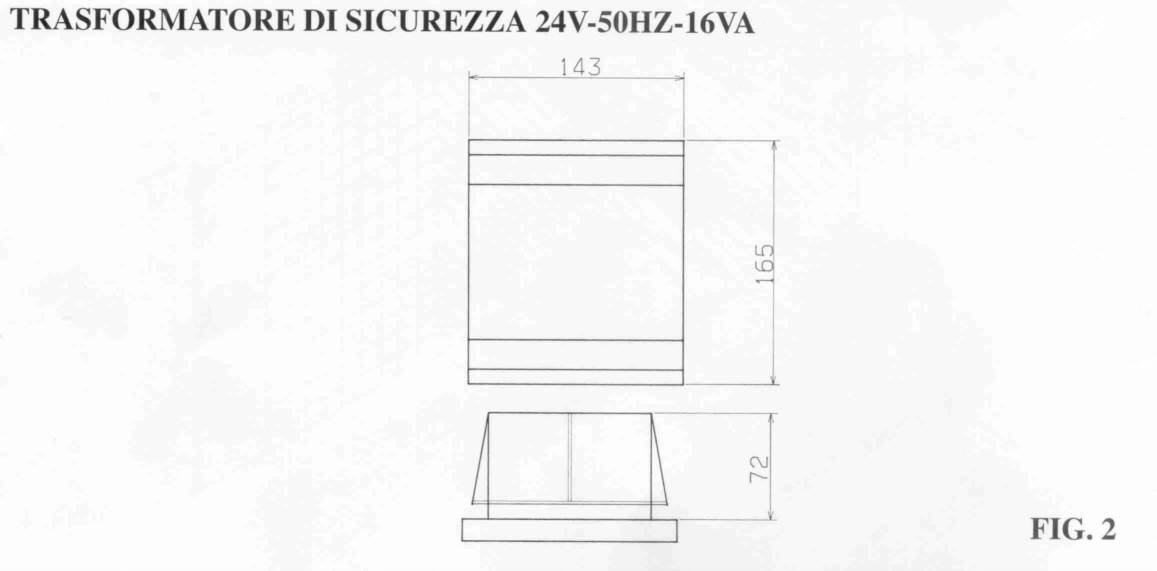

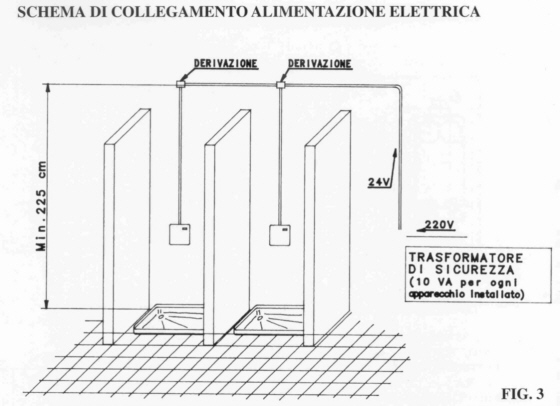

INSTALLAZIONE L'Art.3099 si installa incassato nel muro, prevedendo l'alimentazione elettrica. In osservanza della norma CEI CAP. IX l'apparecchiatura per doccia è alimentabile solo a bassa tensione di sicurezza di 24V 50HZ. L' allacciamento elettrico dovrà quindi essere effettuato fornendo all'apparecchiatura una tensione di 24V 50HZ proveniente esclusivamente da un trasformatore di sicurezza (vedi fig.2) (10VA per ogni apparecchio installato) che dovrà essere posto in un contenitore protetto, situato in un locale diverso dal locale doccia. (vedi fig.3). In caso di necessità di installazione del trasformatore in un locale doccia, aver cura di sistemarlo in una scatola stagna (protezione IP 54) ed ubicarlo secondo le indicazioni riportate in fig.4. Il sistema elettronico va installato secondo lo schema di fig.3, in modo che le fotocellule si trovino all'altezza del tronco della persona e ad una distanza in linea orizzontale dal getto non superiore ai 65 cm per garantire il funzionamento ottimale dell'apparecchio. La profondità di incasso deve essere tale da permettere la chiusura del coperchio entro la regolazione permessa dalle 4 viti (A) in dotazione (regolazione all'asse tubazione di ingresso: 36‑56mm) (vedi fig. 1 in alto alla pagina). Effettuati gli allacciamenti della parte idraulica è sufficiente collegare il connettore (B) all'elettrovalvola (C), chiudere il coperchio (D) e collegare il cavo di alimentazione elettrica. Si raccomanda in ogni caso di garantire una sufficiente ricchezza di cavo di alimentazione per consentire l'estrazione del coperchio, per eventuali operazioni di regolazione. AVVERTENZE IMPORTANTI ‑ SI RACCOMANDA LA MASSIMA ATTENZIONE NELLA PREDISPOSIZIONE DEI COLLEGAMENTI IDRAULICI ED ELETTRICI; ESSI DOVRANNO PERMETTERE IL POSIZIONAMENTO DELLE SCATOLE COME ILLUSTRATO NELLE FIGURE. ‑ SI CONSIGLIA INOLTRE L'ALLACCIAMENTO ALLA RETE ELETTRICA TRAMITE INTERRUTTORE CON FUSIBILI 0 MAGNETOTERMICO. ‑ EVITARE DI MONTARE GLI APPARECCHI CONTRAPPOSTI, PERCHE' I DUE EMETTITORI POTREBBERO ECCITARSI VICENDEVOLMENTE.
Clicca qui per le descrizioni su FUNZIONAMENTO E REGOLAZIONI. Clicca qui per la MANUTENZIONE dell' ELETTROVALVOLA |
|
|
